Úvod

    Konštrukcia NBS-200 predzosilňovača je v celej zvukovej ceste, vrátane detektora kompresie, plne diskrétna. Žiadne operačné zosilňovače, len tranzistory. Cieľom bolo vytvoriť tzv. "hotový zvuk", aby mal zvukový inžinier minimum práce pri posadení nástroja do pripravovaného mixu. Pri nutnosti transparentného zvuku, sa dá NBS-200 prepnúť do režimu plného "bypass" módu, kde sa obídu všetky obvodu, ktoré sa podielajú na zmene farby zvuku - a teda sa zariadenie chová ako (ne)obyčajný DI-box.

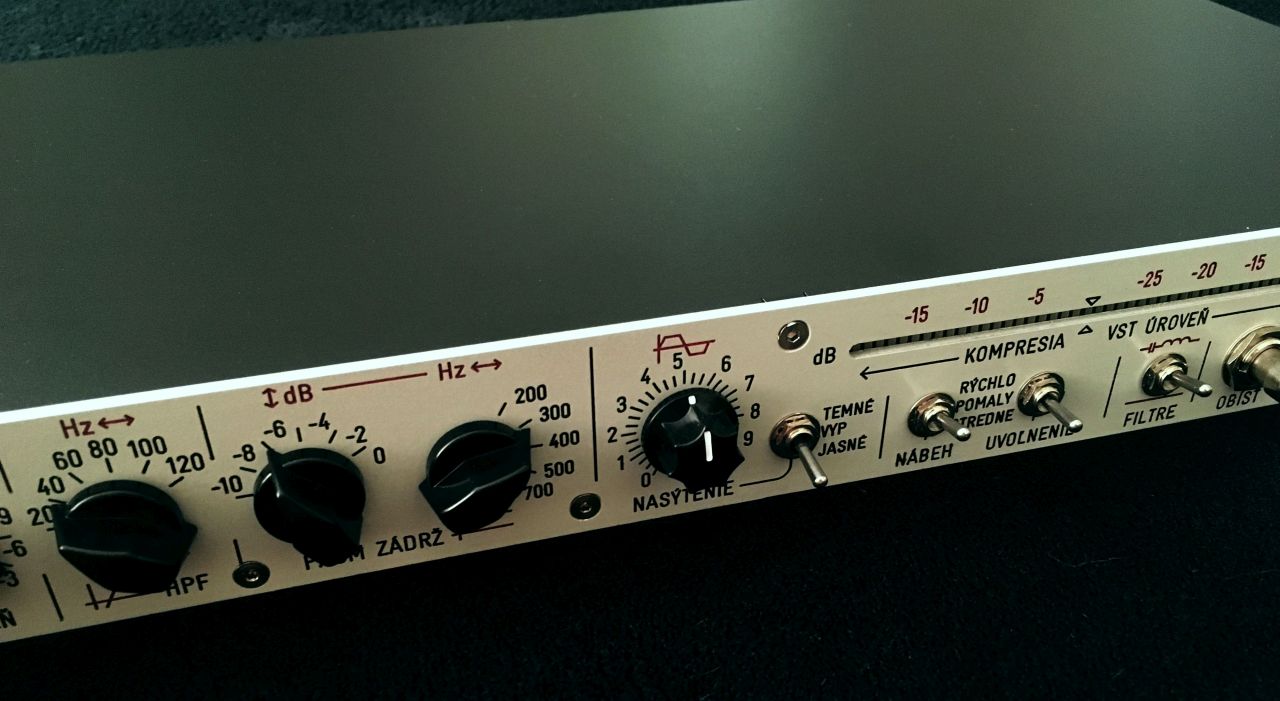

    Primárny predpoklad je však využívať filtre, nasýtenie a kompresiu tak, aby bol dosiahnutý požadovaný zvuk. Frek. filtre sú navrhnuté ako pasívne, to znamená, že sa na zmene frek. charakteristiky nepoužívajú žiadne aktívne prvky (operačné zosilňovače, tranzistory), či spätné väzby, ako je to pomerne rošírené v iných konštrukciách. To má za následok veľmi uvoľneného, prírodného zvuku. HPF filter má na zlomovej frekvencii prekmit, aby bola daná frekvencia zdôraznená. Pásmová zádrž je navrhnutá len na "vykradnutie" nežiadúcich frekvencií.

    Obvod nasýtenia je navrhnutý tak, že saturovaný signál je plynule zmiešavaný s pôvodným signálom, aby mal zvukový inžinier čo najväčšiu kontrolu nad zvukom. Vyššie harmonické spôsobené saturáciou/limitáciou signálu dokážu prirodzene zvýrazniť strácajúci sa nástroj počas mixáže.

    Kompresor pomáha vyrovnať hráčovu dynamiku veľmi prirodzeným správaním unikátneho obvodového riešenia NBS-200. Pomer kompresie sa mení podľa intenzity signálu na vstupe. Kompresia sa aktivuje pri dosiahnutí -15 dB na PPM metri. Je možné nastaviť časové konštantý kompresora v troch pevných hodnotách.

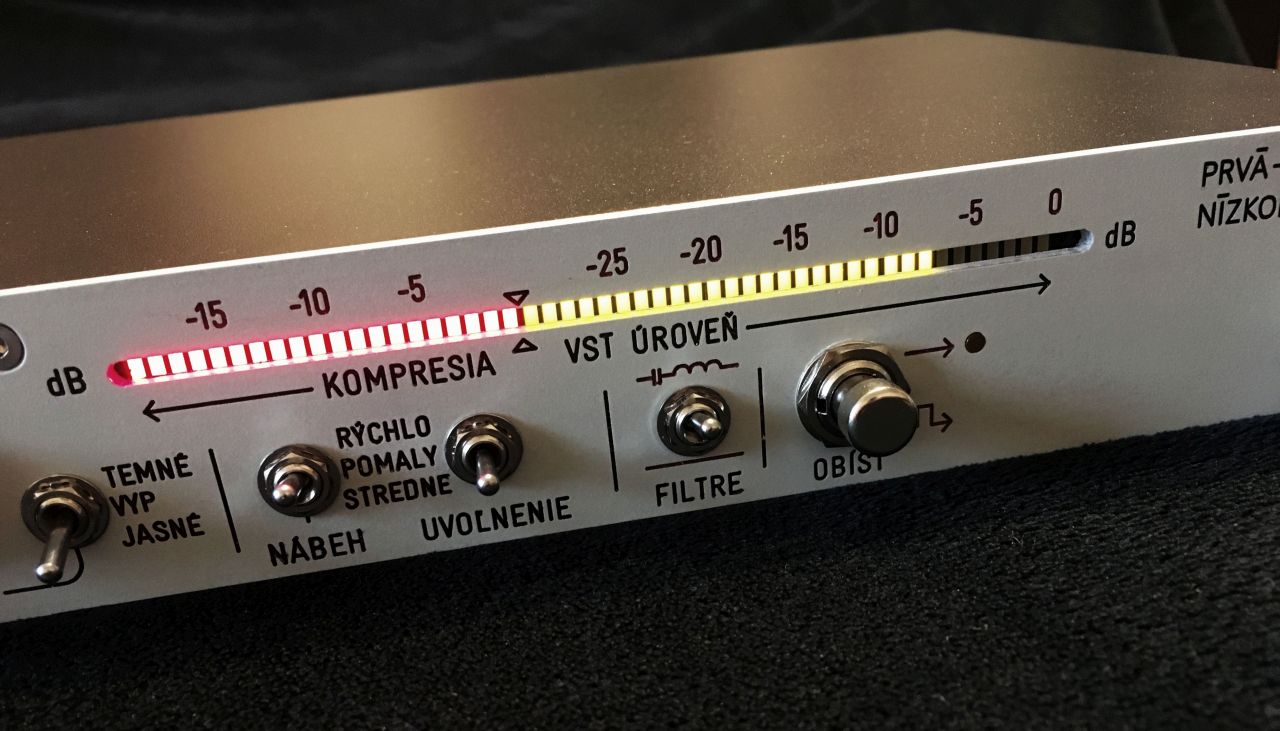

    Indikátor úrovne zobrazuje vstupnú úroveň a úroveň kompresie, resp. záber detektora kompresora. Indikácia vstupnej úrovne je veľmi rýchla, 1ms, čo je oproti 300 ms pri VU veľmi rýchla doba reakcie a tak je možné zachytiť akékoľvek možné prebudenie. Indikátor je vybavený tzv. "peak hold" režimom po dobu 1 s.

Parametre NBS-200

Predzosilňovač / DI na basgitaru

  • Vstupná impedancia - Nástroj: 680 kΩ
  • Vstupná impedancia - Linka: 10 kΩ
  • Oddelenie / symetrizácia link. vstupu: Transformátor
  • Zisk: 30 dB
  • HPF rozsah: 20 až 120 Hz, krok 20 Hz
  • HPF strmosť: 12 dB/okt.
  • HPF typ: pasívny, RLC
  • Pásm. zádrž rozsah: Krokovo, (200, 300, 400, 500, 700 Hz)
  • Pásm. zádrž útlm: Plynulo, 0 až -10 dB
  • Pásm. zádrž typ: pasívna, RLC
  • Nasýtenie: Plynulé nastavenie úrovne, paralelne.
  • Nasýtenie: J-FET
  • Kompresia - spúšť: - 15 dB
  • Kompresia - pomer: 2:1 až 10:1
  • Kompresia - typ: diódový most
  • Kompresia - nabeh/uvoľnenie: 3 pevné polohy
  • Výstupná úroveň: 0 dB = +4dBu
  • Limitácia výstupu pri: +8dBu
  • Výstup / symetrizácia: Transformátor

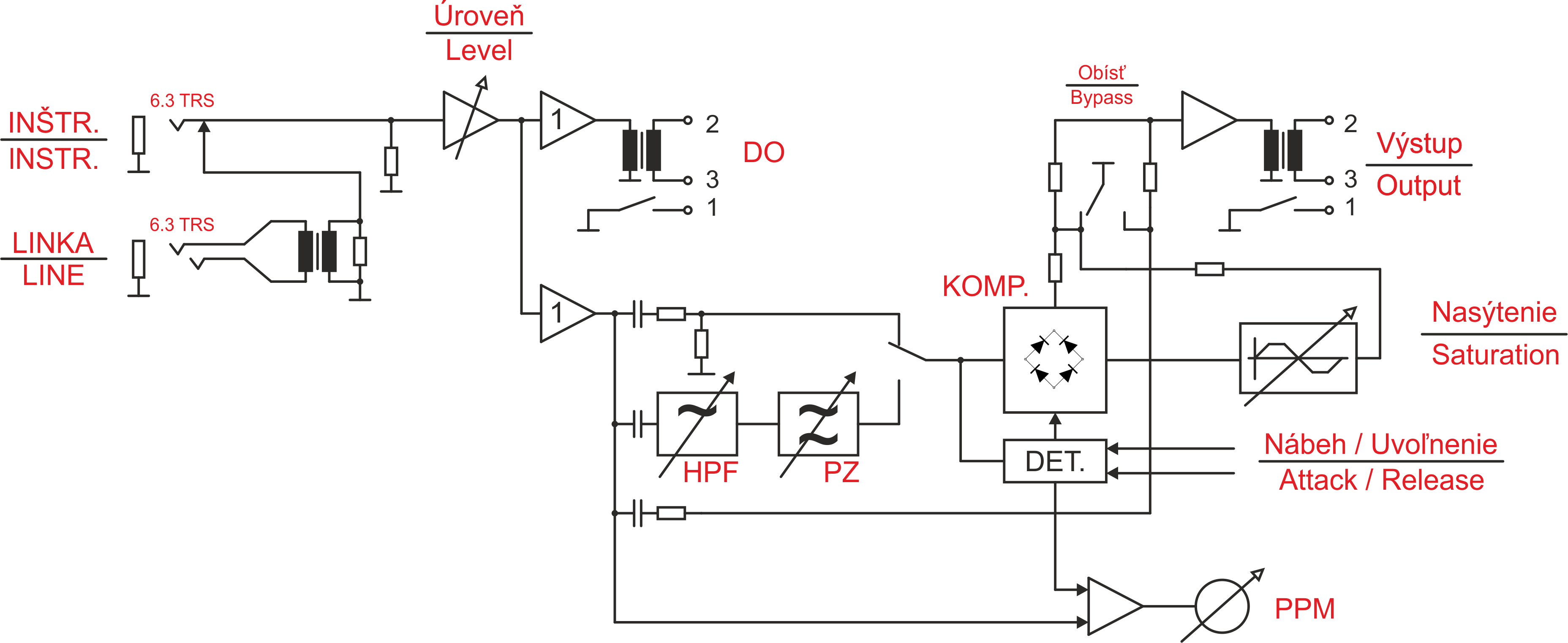

Bloková schéma a popis

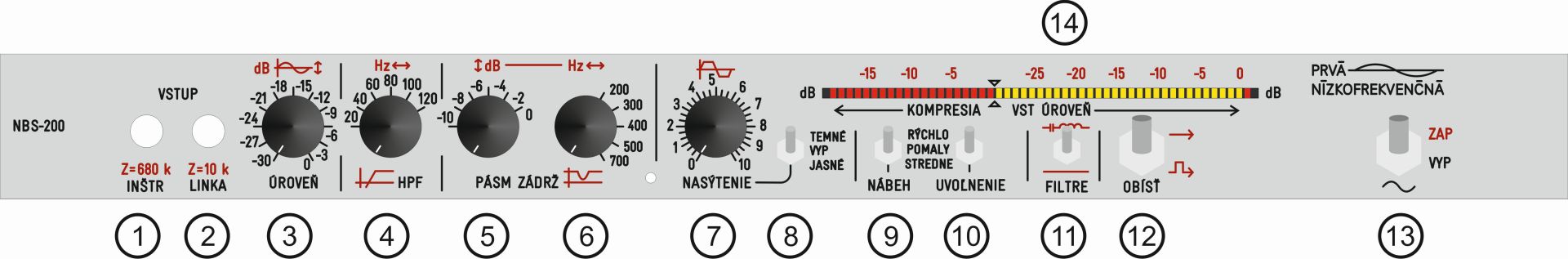

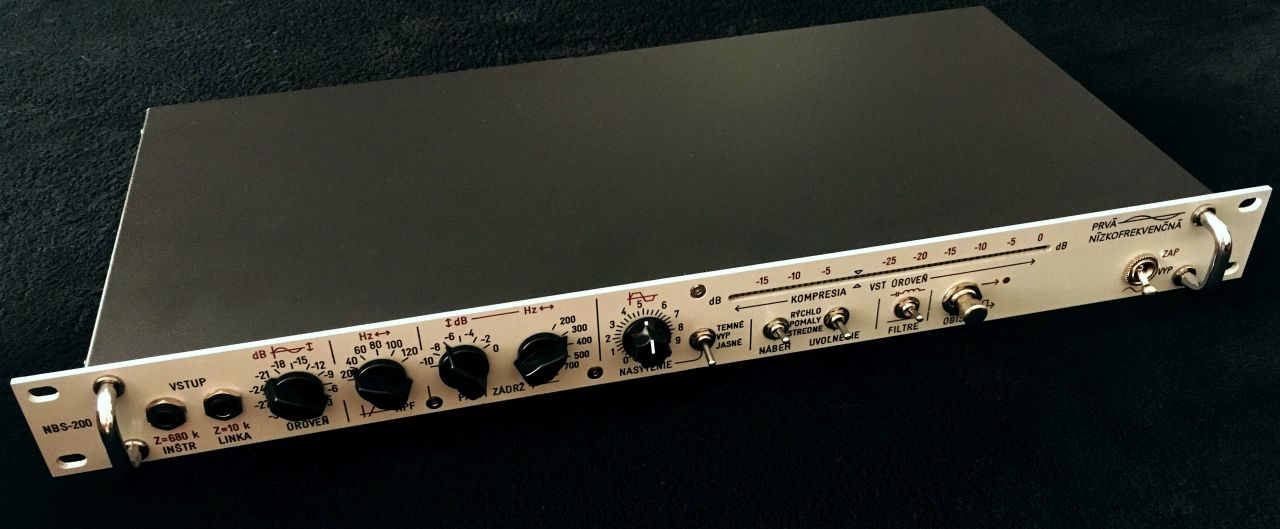

    Vstup zariadenia sú 2 TRS 6.3 mm JACK konektory pre nástroj č.1. a pre linku č.2. Nástroj je prioritný, takže pri zasunutí nástrojového kábla do konektora INŠTR. sa LINKA automaticky deaktivuje. Nasleduje sekcia zosilnenia a nastavenie úrovne č.3. Úroveň sa nastavuje skokovo po 3 dB kroku. Je to z dôvodu opätovného a presného predchádzajúceho nastavenia. Pri aktivácii prepínača filtrov 11. je možné frekvenčne upravovať signál prostredníctvom HPF filtra (č.4) po krokoch 20 Hz a zlomová frekvencia je zdôraznená. Strmosť HPF je 12 dB/okt., alebo 40 dB/dek. Nasleduje sekcia pásmovej zádrže, lebo "Band Stop", kde je možné krokovo nastaviť želanú frekvenciu prepínačom č. 6 a plynulo nastaviť jej útlm prepínačom č.5.


    Nasýtenie / saturácia pridáva do originálneho signálu harmonické zložky, ktoré sú žiadané pre prieraznosť, prípadné chcené skreslenie signálu. Aktivuje sa prepínačom č.8 a je možné ju prinulo primiešať k originálnemu signálu potenciometrom č.7.
    Kompresor začína "zaberať" od úrovne -15 dB na PPM indikátore č.14. Prepínačmi č.9 a č.10 je možné nastaviť balistiku špičkového detektora a teda reakciu kompresora na vstupný signál. Kompresor reaguje veľmi prirodzene. Svojím zapojením jemne "farbí" signál, takže je možné ho používať pomerne univerzálne aj na vokál, bubny.
    Prepínačom č.12 je možné vyradiť celú efektovú sekciu z prevádzky a na výstup je privádzaný len čistý zdrojový signál.
    Hlavným vypínačom č.13 sa prístroj zapne / vypne. Sekvencia pri zapínaní pozostáva z postupného vysvietenia všetkých 50 LED segmentov a počká sa na ustálenie pracovných bodov tranzistorov. Po vysvietení je zariadenie pripravené na používanie.

Ukážky

Nástroj: Fender Jazz Bass. Hlasitosť nahrávok bola len normalizovaná, žiadny ďalší post-processing. DAW: Reaper, 44.1 kHz / 24 b.
Zvuk bol zaznamenávaný z oboch výstupov NBS-200 zároveň. Normálny výstup a výstup DO, ktorý je trvalo ne-efektovaný, viď blok. schéma vyššie.

A) HEAVY 1 - Efektový výstup NBS-200.
HPF: 40 Hz, PZ: 500 Hz @ -6 dB, Nasýtenie: 2 hodina, Nábeh: Stredne, Uvoľnenie: Pomaly



B) HEAVY 1 - DO výstup NBS-200.
Len zosilnenie, žiadný iný obvodový zásah do zvukovej cesty.



***

C) WALK - DO výstup NBS-200.
Len zosilnenie, žiadný iný obvodový zásah do zvukovej cesty. V podstate DI režim.



D) WALK - Focusrite Scarlett.
Pre porovnanie nástrojový vstup na Focusrite Scarlett 18i8.



***

E) SLAP - DO výstup NBS-200.
Len zosilnenie, žiadný iný obvodový zásah do zvukovej cesty. V podstate DI režim.



F) SLAP - Focusrite Scarlett.
Pre porovnanie nástrojový vstup na Focusrite Scarlett 18i8.



***

G) HEAVY 2 - Efektový výstup NBS-200.
HPF: 40 Hz, PZ: 500 Hz @ -6 dB, Nasýtenie: 2 hodina, Nábeh: Stredne, Uvoľnenie: Pomaly



H) HEAVY 2 - DO výstup NBS-200.
Len zosilnenie, žiadný iný obvodový zásah do zvukovej cesty.


Videoukážka nastavení a zvuku NBS-200:
